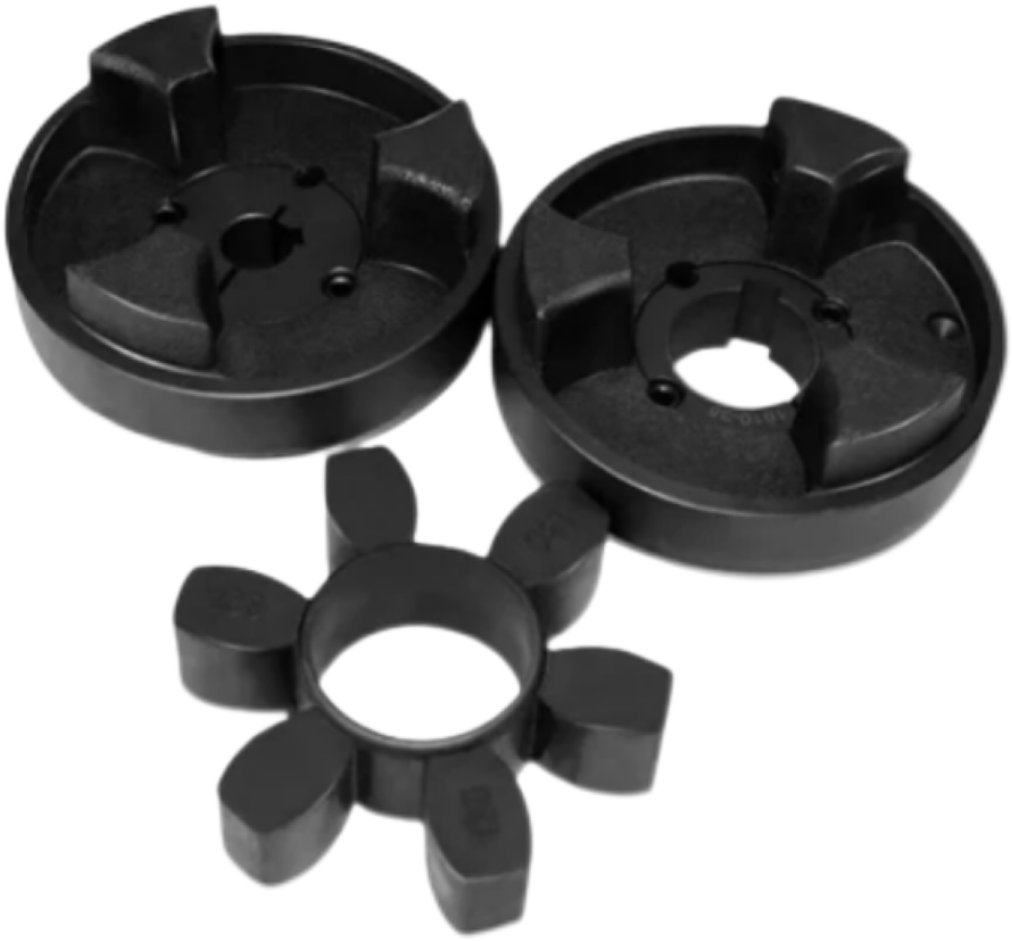

CPLKING® Żeliwo Martin Standardowe sprzęgło HRC typu B/F/H

Sprzęgła HRC są idealnym wyborem do zastosowań związanych z silnikami elektrycznymi i wałami obrotowymi. Są to proste i proste łączniki, które można łatwo ustawić i dopasować dzięki stożkowemu mocowaniu tulei blokującej.

Sprzęgła są zwykle półelastyczne i wytrzymują pewien stopień niewspółosiowości, zapewniając dobrą wydajność przy niskim koszcie. Do wyrównania złączy można zastosować proste metody prostych krawędzi, ponieważ mają one w pełni obrobione średnice. Połączenie wału zostało zaprojektowane tak, aby było „bezpieczne w przypadku awarii”.

Uwaga dotycząca zamówienia:

Użyj 2 piast, typu F lub H, 1 elementu E-Rubber i 2 tulei.

Nudzony na określony rozmiar nie wymaga tulei.

Instalacja:

F - Piasty: Tuleję stożkową można zamontować od końca wału.

H - Piasty: Tuleję stożkową można zamontować od strony piasty.

Wydajność sprzęgła

• Maksymalna moc o 22:00: 45 kW

• Maksymalny moment obrotowy: 4308Nm

• Skrętnie elastyczne - amortyzują wstrząsy, wydłużając żywotność maszyny

• Bezobsługowy - minimalna liczba części zużywających się

• Możliwość niewspółosiowości pozwalająca

Elastyczność w montażu

• Jaw Wrap umożliwia zewnętrzne owinięcie elementu elastomerowego

• Opłacalność — oferowanie niedrogiego produktu o wysokiej jakości konstrukcji

• Jaw Wrap zapewnia ograniczenie przestojów maszyn do minimum, zapewniając ciągłość procesu

• Wymiarowo wymienne z innymi złączami Spider Jaw

Lovejoy’a, Browninga i Fannera

• Dostępne są stożkowe otwory na tuleje ułatwiające konserwację

• Kompakbe2a9e8af04da0d=Kompaktowa konstrukcja - mała, o wysokim momencie obrotowym

Oferta standardowa obejmuje

• Wał do wału

• Tuleja stożkowa

• Pilot znudzony

• Znudzony i dostosowany do wymagań klientów

Aplikacje

• Obsługa masowa

• Sprężarki

• Zestawy prądotwórcze

• Produkcja metali

• Pompy

• Napędy przenośników

• Przetwarzanie papieru

• Rejestrowanie

• Ogólne zastosowania przemysłowe

Dostępne materiały łączące obejmują

• Półkorpusy żeliwne

• Półkorpusy ze spiekanego żelaza

• Półkorpusy aluminiowe

Dostępne elementy to m.in

Kauczuk nitrylowy (standardowy), twardość Shorezenośnik samochodowy Kasin

Zakres temperatur: -40°C do +100°C

• Uretan, twardość Shore’a 90-95A Zakres temperatur: -40 C do +80°C

• Hytrel, twardość Shore'a 55D Zakres temperatur: -50C do -120C

• Brąz Maksymalna prędkość - 250 obr./min Zakres temperatur: -40 C do -230°C

Ogólne niedopasowania

Przesunięcie równoległe

• 0,4 mm

Kątowy

• Element nitrylowy 1”

• Element uretanowy 1ª

• Element hytrelowy 1/2

• Brązowy Element 1/2*

Kod produktu	KASIN nr.	Kołnierz F&H				Kołnierz B			A	B	Nom.Moment obrotowy	Maks. Moment obrotowy
		Krzak	Nudziarz	C	D	Nudziarz	C	D
			Min. ~ Maks			Min. ~ Maks
013.0057.070.0	70	1008	9 ~ 25	20.0	23.5	10 ~ 32	20	23.5	69	60	31,5 Nm	72Nm
013.0058.090.0	90	1108	9 ~ 28	19.5	23.5	10 ~ 42	26	30.0	85	70	80Nm	180Nm
013.0059.110.0	110	1610	14 ~ 42	18.5	26.5	10 ~ 55	37	45.5	112	100	160Nm	360Nm
013.0060.130.0	130	1610	14 ~ 42	18.0	26.5	20 ~ 60	39	47.5	130	105	315Nm	720Nm
013.0061.150.0	150	2012	14 ~ 50	23.5	33.5	28 ~ 65	46	56.0	150	115	600Nm	1500Nm
013.0062.180.0	180	2517	16 ~ 60	34.5	46.5	28 ~ 80	58	70.0	180	125	950Nm	2350Nm
013.0063.230.0	230	3020	25 ~ 75	39.5	52.5	48 ~ 100	77	90.0	225	155	2000Nm	5000Nm
013.0064.280.0	280	3525	35 ~ 100	51.0	66.5	60 ~ 115	90	105.5	275	206	3150Nm	7200Nm
