Acoplamientos de disco: precisión, rendimiento y resolución de problemas en la transmisión de potencia
En el intrincado mundo de la transmisión de potencia, donde la transferencia confiable y eficiente del movimiento de rotación es primordial, los acoplamientos desempeñan un papel fundamental. Entre la diversa gama de opciones disponibles, los acoplamientos de disco se destacan como una solución de alta ingeniería, apreciada por su precisión, durabilidad y capacidad para manejar los exigentes requisitos de la maquinaria moderna.
A diferencia de los acoplamientos tradicionales que dependen de elastómeros o engranajes, los acoplamientos de disco transmiten torsión a través de uno o más discos metálicos delgados y flexibles o 'paquetes de discos'. Estos discos generalmente están hechos de acero inoxidable de alta resistencia, meticulosamente diseñados para flexionarse y compensar diversas formas de desalineación del eje mientras mantienen una alta rigidez torsional.
Cómo funcionan: el arte de la flexión
El principio fundamental detrás de un acoplamiento de disco es su capacidad de flexionarse sin desgastar piezas . El par se transmite desde un cubo, a través de una serie de pernos, a los discos flexibles, y luego desde los discos, a través de otro conjunto de pernos, al cubo opuesto. Este diseño permite:
Desalineación angular: los discos pueden girar para acomodar ejes que no están perfectamente paralelos.
Desalineación paralela: los discos se pueden estirar y comprimir ligeramente para controlar los ejes que están desplazados entre sí.
Desalineación axial: la flexibilidad inherente de los discos permite cambios menores en la distancia entre los ejes conectados.

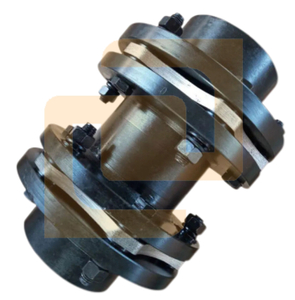

La mayoría de los acoplamientos de disco vienen en configuraciones de disco único o de disco doble . Los diseños de un solo disco son más compactos e ideales para aplicaciones con desalineación principalmente angular o axial. Los diseños de doble disco, que presentan dos paquetes de discos separados por un espaciador, son superiores para adaptarse a la desalineación paralela, ya que los dos paquetes de discos comparten la deflexión angular.
Ventajas clave: ¿Por qué los acoplamientos de disco son excelentes?
El diseño único de los acoplamientos de disco confiere varios beneficios importantes, lo que los convierte en la opción preferida para una amplia gama de aplicaciones:
Juego cero: la construcción totalmente metálica garantiza que no haya juego ni holgura en la transmisión de par, lo que los hace ideales para aplicaciones de alta precisión como servoaccionamientos y máquinas herramienta donde el posicionamiento preciso es crucial.
Torsionalmente rígido: a pesar de su flexibilidad para manejar la desalineación, los acoplamientos de disco exhiben una alta rigidez torsional. Esto significa que transmiten par con una deflexión torsional mínima, crucial para mantener el movimiento sincrónico y la estabilidad del sistema.
Sin mantenimiento y sin lubricación: sin piezas que rocen ni necesidad de lubricación, los acoplamientos de disco eliminan las molestias y los costos asociados con el mantenimiento de rutina. Esto se traduce en una reducción del tiempo de inactividad y menores gastos operativos a lo largo de su vida útil.
Larga vida útil: Diseñados para una 'vida infinita' bajo condiciones de alineación adecuadas, estos acoplamientos son muy duraderos y pueden soportar un funcionamiento continuo en entornos exigentes.
Capacidad de alta velocidad: Su diseño equilibrado y la falta de componentes desgastados los hacen adecuados para aplicaciones de alta velocidad, minimizando la vibración y garantizando un funcionamiento suave.
Resistencia a altas temperaturas: al estar hechos de metal, los acoplamientos de disco pueden funcionar eficazmente en entornos donde los acoplamientos elastoméricos se degradarían debido a las altas temperaturas.
Cargas bajas en los rodamientos: a diferencia de otros tipos de acoplamientos que pueden inducir fuerzas de reacción significativas en los equipos conectados, los acoplamientos de disco generan cargas relativamente bajas en los rodamientos, lo que prolonga la vida útil de los rodamientos y sellos en la maquinaria adyacente.
Aplicaciones: donde brillan los acoplamientos de disco
Dadas sus ventajas, los acoplamientos de disco se emplean ampliamente en numerosas industrias, desde la fabricación de precisión hasta la generación de energía industrial pesada:
Bombas y compresores: fundamentales en las industrias de petróleo y gas, procesamiento químico y tratamiento de agua, donde la operación confiable y el cumplimiento de los estándares API son primordiales.
Turbomaquinaria: Esencial para conectar turbinas, generadores y grandes compresores en centrales eléctricas e instalaciones industriales.
Máquinas herramienta: su juego cero y su alta rigidez torsional las hacen perfectas para un posicionamiento preciso en máquinas CNC, robótica y automatización.
Ventiladores y sopladores: Se utilizan en sistemas de ventilación y tratamiento de aire industrial, donde se requiere un funcionamiento suave y de alta velocidad.
Marine Drives: valorados por su durabilidad y rendimiento en entornos marinos desafiantes.
Alimentos y bebidas: las opciones de acero inoxidable son adecuadas para entornos sanitarios.
Consideraciones para la selección
Si bien los acoplamientos de disco ofrecen numerosos beneficios, la selección e instalación adecuadas son cruciales para un rendimiento óptimo. Los factores a considerar incluyen:
Requisitos de torsión: Asegúrese de que la capacidad de torsión nominal del acoplamiento exceda la torsión máxima de la aplicación.
Compensación de desalineación: Comprenda los niveles esperados de desalineación angular, paralela y axial para elegir el estilo de acoplamiento apropiado (disco simple o doble).
Velocidad: Verifique la velocidad máxima del acoplamiento.
Condiciones ambientales: tenga en cuenta la temperatura, la humedad y la presencia de agentes corrosivos.
Tamaños de eje y montaje: garantice la compatibilidad con los ejes conectados y el espacio disponible.
Estándares API: para aplicaciones críticas en petróleo y gas o generación de energía, a menudo se requiere el cumplimiento de API 671.
Los acoplamientos de disco representan una solución sofisticada y confiable para la transmisión de potencia. Su diseño único, que ofrece juego cero, alta rigidez torsional y funcionamiento sin mantenimiento, los convierte en un componente indispensable en una amplia gama de aplicaciones industriales, garantizando precisión, rendimiento y longevidad en el corazón de la maquinaria rotativa.
