Tárcsás csatlakozók: pontosság, teljesítmény és problémamegoldás az erőátvitelben
Az erőátvitel bonyolult világában, ahol a forgómozgás megbízható és hatékony átvitele a legfontosabb, a tengelykapcsolók kritikus szerepet játszanak. A különféle lehetőségek közül a tárcsás tengelykapcsolók kiemelkednek, mint egy magasan megtervezett megoldás, amelyet a pontosságuk, a tartósságuk és a modern gépek magas követelményeinek való megfelelésük miatt értékelnek.
A hagyományos tengelykapcsolókkal ellentétben, amelyek elasztomerekre vagy fogaskerekekre támaszkodnak, a tárcsás tengelykapcsolók a nyomatékot egy vagy több vékony, rugalmas fémtárcsán vagy 'tárcsacsomagon' keresztül adják át. Ezek a tárcsák jellemzően nagy szilárdságú rozsdamentes acélból készülnek, és aprólékosan úgy tervezték, hogy meghajlítsák és kiegyenlítsék a tengelyek különböző formáit, miközben megőrzik a merev tengelyeltéréseket.
Hogyan működnek: A Flex művészete
A tárcsás tengelykapcsoló alapelve az, hogy kopó alkatrészek nélkül hajlítható . A nyomaték az egyik agyról egy csavarsorozaton keresztül a hajlékony tárcsákra, majd a tárcsákról egy másik csavarkészleten keresztül a szemben lévő agyra kerül. Ez a kialakítás lehetővé teszi:
Szögeltérés: A tárcsák elfordulhatnak a nem tökéletesen párhuzamos tengelyekhez.
Párhuzamos eltolódás: A tárcsák enyhén megnyúlhatnak és összenyomhatók, hogy kezelni tudják az egymáshoz képest eltolt tengelyeket.
Tengelyirányú eltérés: A tárcsák eredendő rugalmassága lehetővé teszi a csatlakoztatott tengelyek közötti távolság kisebb változtatásait.

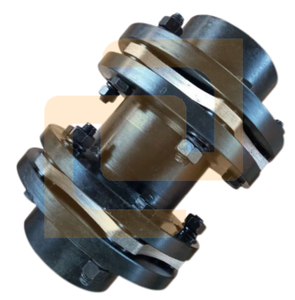

A legtöbb lemezcsatlakozó egytárcsás vagy kéttárcsás konfigurációban kapható. Az egytárcsás kialakítások kompaktabbak és ideálisak elsősorban szög- vagy tengelyeltéréses alkalmazásokhoz. A kettős tárcsás kialakítások, amelyek két lemezcsomagot tartalmaznak, amelyeket egy távtartó választ el, kiválóan alkalmas a párhuzamos eltolódások kezelésére, mivel a két tárcsacsomag megosztja a szögeltérést.
Főbb előnyök: Miért érdemes lemezcsatlakozókat használni az Excelben?
A tárcsás tengelykapcsolók egyedi kialakítása számos jelentős előnnyel jár, így az alkalmazások széles skálájához előnyös választás:
Zero holtjáték: A teljesen fém konstrukció gondoskodik arról, hogy a nyomatékátvitelben ne legyen holtjáték vagy lazaság, így ideálisak olyan nagy pontosságú alkalmazásokhoz, mint a szervohajtások és szerszámgépek, ahol a pontos pozicionálás kulcsfontosságú.
Torziós merevség: Annak ellenére, hogy rugalmasak az eltolódások kezelésében, a tárcsás tengelykapcsolók nagy torziós merevséget mutatnak. Ez azt jelenti, hogy minimális torziós eltérítéssel továbbítják a nyomatékot, ami elengedhetetlen a szinkron mozgás és a rendszer stabilitásának fenntartásához.
Karbantartás- és kenésmentes: A súrlódó alkatrészek és a kenés nélküli tárcsacsatlakozók kiküszöbölik a rutin karbantartással járó gondokat és költségeket. Ez csökkenti az állásidőt és alacsonyabb működési költségeket az élettartamuk során.
Hosszú élettartam: 'végtelen élettartamra' tervezték, megfelelő beállítási feltételek mellett, ezek a tengelykapcsolók rendkívül tartósak és ellenállnak a folyamatos működésnek, igényes környezetben.
Nagy sebességű képesség: Kiegyensúlyozott kialakításuk és kopó alkatrészek hiánya alkalmassá teszi őket nagy sebességű alkalmazásokra, minimalizálva a vibrációt és biztosítva a zavartalan működést.
Magas hőmérséklettel szembeni ellenállás: A fémből készült tárcsás tengelykapcsolók hatékonyan működhetnek olyan környezetben, ahol az elasztomer tengelykapcsolók a magas hőmérséklet miatt lebomlanak.
Alacsony csapágyterhelés: Ellentétben néhány más tengelykapcsoló-típussal, amelyek jelentős reakcióerőt válthatnak ki a csatlakoztatott berendezéseken, a tárcsás tengelykapcsolók viszonylag kis csapágyterhelést generálnak, meghosszabbítva a csapágyak és tömítések élettartamát a szomszédos gépekben.
Alkalmazások: ahol a tárcsacsatlakozók ragyognak
Előnyeik miatt a tárcsás tengelykapcsolókat széles körben alkalmazzák számos iparágban, a precíziós gyártástól a nehézipari energiatermelésig:
Szivattyúk és kompresszorok: Kritikusak az olaj- és gáziparban, a vegyipari feldolgozóiparban és a vízkezelésben, ahol a megbízható működés és az API szabványok betartása a legfontosabb.
Turbógépek: Nélkülözhetetlen turbinák, generátorok és nagy kompresszorok csatlakoztatásához erőművekben és ipari létesítményekben.
Szerszámgépek: Nulla holtjátékuk és nagy torziós merevségük miatt tökéletesek a precíz pozícionáláshoz CNC-gépekben, robotikában és automatizálásban.
Ventilátorok és fúvók: Szellőztető rendszerekben és ipari légkezelésben használják, ahol egyenletes, nagy sebességű működésre van szükség.
Tengeri meghajtók: Tartósságuk és teljesítményük miatt nagyra értékelik a kihívásokkal teli tengeri környezetben.
Ételek és italok: A rozsdamentes acél opciók alkalmasak egészségügyi környezetbe.
A kiválasztás szempontjai
Míg a tárcsás csatlakozók számos előnnyel járnak, a megfelelő választás és telepítés kulcsfontosságú az optimális teljesítményhez. A következő tényezőket kell figyelembe venni:
Nyomatékkövetelmények: Győződjön meg arról, hogy a tengelykapcsoló névleges nyomatékkapacitása meghaladja az alkalmazás maximális nyomatékát.
Eltérés kompenzációja: Ismerje meg a szög-, párhuzamos- és tengelyeltérés várható szintjeit a megfelelő tengelykapcsoló stílus kiválasztásához (egytárcsás vagy duplatárcsás).
Sebesség: Ellenőrizze a tengelykapcsoló maximális névleges sebességét.
Környezeti feltételek: Vegye figyelembe a hőmérsékletet, a páratartalmat és a korrozív anyagok jelenlétét.
Tengelyméretek és rögzítés: Biztosítsa a kompatibilitást a csatlakoztatott tengelyekkel és a rendelkezésre álló hellyel.
API-szabványok: A kritikus olaj- és gáz- vagy energiatermelési alkalmazásokhoz gyakran meg kell felelni az API 671-nek.
A tárcsás csatlakozók kifinomult és megbízható megoldást jelentenek az erőátvitelre. Egyedülálló kialakításuk, amely nulla holtjátékot, nagy torziós merevséget és karbantartást nem igénylő működést kínál, nélkülözhetetlen elemévé teszi az ipari alkalmazások széles skálájában, biztosítva a pontosságot, a teljesítményt és a hosszú élettartamot a forgó gépek szívében.
