Stb.
Kasin
A Kasin stb. System a sokoldalú szállítószalag -rendszerünk, amelynek célja a gyártási és befejezési műveletek követelményeinek kielégítése, ahol a könnyű terheléseket kezelik. Nincsenek kitett mozgó alkatrészek, és ez a legkeresettebb fedélzeti szállítószalagunk, és azt tervezzük, hogy sok igényt kielégítsen annak megbízhatósága, rugalmassága és könnyű telepítése miatt.
A legnagyobb előnye Kasin stb. Rendszerének , hogy a láncot bezárják. A lánc vízszintes és függőleges irányban szabadon mozoghat minimális térben. Mindegyik lánccsatlakozónak vízszintes és függőleges kerekei vannak, amelyek gömbcsapágyakkal rendelkeznek a rakomány könnyedén történő hordozásához. Ez segíti az utazási ellenállás csökkentését és a lánc várható élettartamának növelését.
Ez biztosítja a hosszabb élettartamot a fontos szállítószalag -alkatrészek számára, amelyek különféle típusú befejezési folyamatokon haladhatnak át. Ez elkerüli a hagyományos rendszerekben található korróziót, sérülést és kopást. Ez népszerű a webhely igényei szerint, és funkcionális lehetőségeket kínál az anyagkezelés, a szállítás és a tárolás területén.
A Kasin stb. Rendszerét a szállítási terhelések szerint lehet megtervezni és telepíteni a láncok kategorizálására:
Könnyű (10 ~ 20 kg)-ETC-5000 zárt pálya szállító láncok
Közepes üzemi (30 ~ 50 kg)-ETC-5000 Plus zárt pálya szállítószalagok
Nagy teherbírású (50 ~ 70 kg) –ETC-7000 zárt pálya szállító láncok
ETC-5000 zárt pálya szállító láncok
Vízszintesen haladva ezt a rendszert szabadon manőverezheti a legkisebb sugárra, a minimum 400 mm. A szerkezet minden láncban vízszintes hengerekkel rendelkezik, ami elősegíti az ellenállás csökkentését a mozgás során.
ETC-5000 Plus zárt pálya szállítószalagok
Jelenleg ez az egyik leggyakrabban használt specifikáció a zárt sín szállítószalag -láncokban, egy kisebb láncpályának jellemzőivel.
ETC-5000 zárt pálya szállító láncok
Ezt a rendszert úgy tervezték, hogy a lánc vízszintesen mozgatja a láncot, és a láncot függőlegesen mozgatja a láncot. Ennek a kialakításnak az az előnye, hogy a lánc egyenletesen ellenáll a feszültségnek, mivel a lánc manőverez minden pálya görbületén.
Szállítószalaglánc
A Kasin stb. Szállítószalag -láncát szimmetrikus lánccsapokkal úgy tervezték, hogy minden irányban maximális rugalmasságot biztosítson minden irányban, minden hangmagasságon.
Vízszintes ívelt pálya/HCT
Különböző vízszintes görbék vannak különböző sugárban és szögekben az ügyfelek számára. A vízszintes görbékhez a vízszintes görbék és a vízszintes kerekek kombinációját javasoljuk, hogy megfeleljenek az egyes gyárak elrendezésének követelményeinek.
Függőleges ívelt pálya/VCT
Az egyik oldalt eltávolított vegyes függőleges görbe szemlélteti, hogy a függőleges lánckerekek hogyan érintkeznek az alsó görbe tetejével és a felső görbe aljával

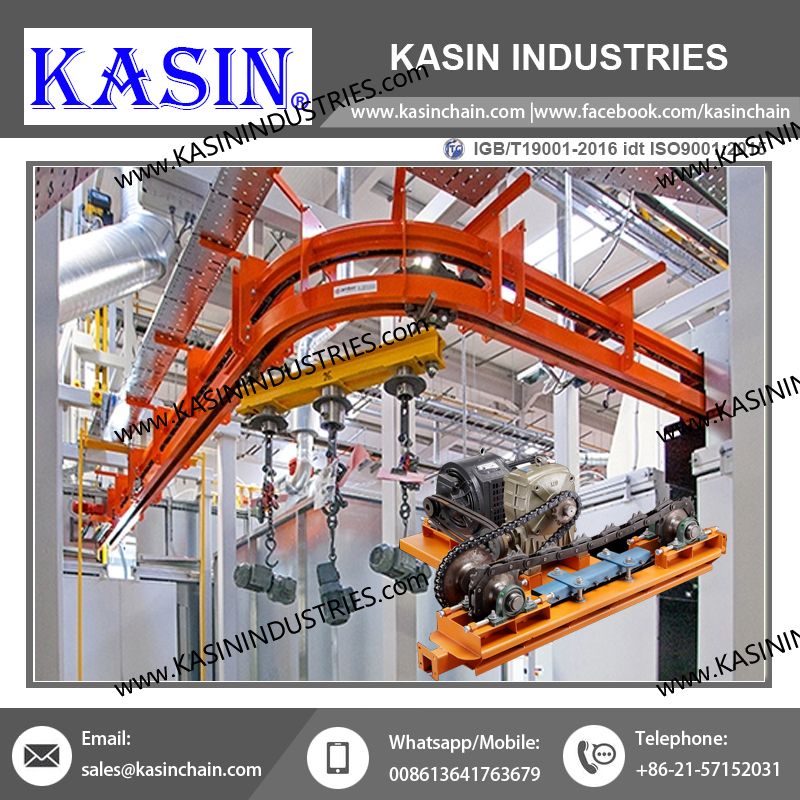

Meghajtóegység
Általánosságban elmondható, hogy bármely szállítószalag meghajtóegységét a vonalra kell helyezni, ahol a maximális feszültség tapasztalható. Általában egy meghajtóegységet a munkavállalóba helyeztünk egy felvételi eszköztől számított 100-120 méteren belül.
Felvételi egység
Ennek a beállítási eszköznek két lehetősége van; Az első az ellensúlyos típus, a második pedig a rugó által működtetett feszültség-beállító típus. A beállító eszköz telepítési funkciója a lánchossz meghosszabbítására, amelyet a lánchossza okoz, és a lánc összehúzódása, amikor a hőmérséklet működése során változik.
Szállítószalag -kiegészítők
Ellenőrzési és karbantartási pályák
Felfelé és lefelé, függőleges görbék
Különböző típusú fogasok / medálok: Y-típusú akasztó, forgó keresztfegyver és u-típusú fogas
Olajpohár
Vízsugaras fúvókák
Automatikus kenőanyagok
Karimák (acél, gumi, teflon)
A zárt sín szállítószalag egy folyamatos láncból áll, amely egy tubuláris sávon belül fut. A meghajtó egység megragadja és mozgatja a láncot, amelyet egy felvételi egység feszültséggel tart, hogy megakadályozza a csokorot. A változó sebességszabályozások elindulnak és leállítják az egész sort, amely szinkronban mozog; A rakományok egyhangúan utaznak, és mindig azonos távolságra vannak egymástól.
Zárt pálya illusztráció
A rakományokat a lánchoz olyan medálokon keresztül rögzítik, amelyek a pálya alján egy keskeny nyílásból kinyúlnak. Minden medál akár 50 fontot is támogathat, és a két medálból lógott rakodó bár 100 font.
A teljes szállítószalag -rendszer felfüggeszthető a mennyezeti tartozékokból, a szerkezeti acélpadló karjaiból vagy mindkettő kombinációjából.
Kasin zárt pálya előnyei:
A felső szállítószalag kellemesen alakú tárgyakat mozgathat, amelyek nem ülnek jól a szállítószalagon. A pacline speciális mellékleteket szállít, amelyek károsodás nélkül rakodnak be.
A zárt pálya kis görbe sugara és alacsony profilja segít beépíteni a fordulatokat, lejtőket és csökken a szállítószalag rendszerébe, hogy a látszólag használhatatlan felső területeket és a szűk negyedeket felhasználja.
Csavar-összességű moduláris alkatrészek lehetővé teszik a gyors telepítést és az egyszerű módosítást.
Egyetlen energiatakarékos meghajtóegység több száz láb láncot mozgathat, még a magassági változások és a görbék körül is, ami nagyon alacsony működési költségeket eredményez.
A zárt tubuláris pálya a láncot a szennyező anyagoktól védi és meghosszabbítja az életét. Ezenkívül segít megvédeni a munkavállalókat a mozgó alkatrészektől.
Közös alkalmazások:
Üres kartondobozok és tófedez kezelés
Ahelyett, hogy az üres tartályok körül mozogna, automatizálja a szállítást, hogy oda szállítson, ahol szükséges. Ez felszabadítja a munkavállalókat arra, hogy olyan folyamatokra összpontosítsanak, amelyek hozzáadott értéket képviselnek a művelethez. A kartonkezelés fölött mozgatva csökkenti a forgalmi torlódást a padló szintjén, és visszaszerzi a nemes négyzet alakú felvételeket. A felső szállítószalag is kiválóan alkalmas használt dobozok és egyéb szemétek szállítására; Használjon speciális terhelőszállítókat a kijelölt ártalmatlanítási területre való visszautasításhoz.
Zárt sín szállítószalag -kezelő kartondobozok és totok
Összeszerelő vonal
A felső szállítószalagok gazdaságos módszer a termékek összeszerelő vonalon történő áthelyezésére. Olyan tárgyakat tudnak kezelni, amelyek nem ülnek jól a szállítószalagon, és ergonómiai magasságban mutatják be őket. Ezenkívül jobb hozzáférést biztosítanak a termék mindkét oldalához, valamint a változó sebességet, amelyet a termelési sebességhez igazíthatunk. Opcionális 'Indexelés ' Vezérlők Mozgassa a szállítószalagot előre beállított távolságot, mielőtt abbahagyja, hogy lehetővé tegye a betöltést, az összeszerelési munkát vagy a kirakodást.
Zárt sín szállítószalagot használnak egy összeszerelő sorban
Tárolás
A munkaállomások néha eltérő termelési arányokkal rendelkeznek, és meg kell tárolni a folyamatban lévő munka tárolását, amíg a következő állomás készen áll. A felső szállítószalag el tudja mozgatni a termékeket a padlóról, teljesen az útból, majd kézbesítheti őket, amikor és ahol szükséges. Adjon hozzá egy speciális felületet a szállítószalag AS/RS -re (automatizált tárolási és visszakeresési rendszerré), amely elősegíti az egyes terhelések nyomon követését a későbbi hozzáféréshez.
Zárt sín szállítószalagot tároló alkatrészek fölött
Festék és befejező vonalak
A felső szállítószalag ideális számos befejezési folyamathoz, ahol a munkavállalók általi kezelés veszélyes lehet, vagy károsíthatja a terméket. A zárt pálya ellenáll a kémiai mosóhelyek korrozív környezetének és a kemencék hőjének. A meredek csökkenés és a lejtő kezelésének képessége minimalizálja a DIP -tartályok szükséges méretét. A Pacline olyan egyedi hordozókat szállíthat, amelyek forgatják a terméket a festékvonalak maximális lefedettsége érdekében.
Zárt sín szállítószalagot hordozó alkatrészek egy festékvezetéken keresztül
Sok más alkalmazás lehetséges, például ruhadarabok vagy kreatív kijelzők a kiskereskedelemhez és a szórakozáshoz.
Vegye fel velünk a kapcsolatot a PACLINE zárt pálya fölötti és egyéb szállítószalag -megoldásokkal kapcsolatos további információkért.
A zárt pálya előnyei az I-sugarai felső szállítószalagokhoz viszonyítva:
alsó keresztmetszeti magasság
Az ujjcsípés pontok a belsőleg futó szállítószalaglánccal csökkennek
megakadályozza a szállító lánc és az alábbi termék szennyeződését
Kisebb sugár vízszintes és függőleges kanyarokon
Egyes tervek lehetővé teszik a fordított 'rés felfelé ' pozíciót, minimális vagy nincs módosítással
