Покрокові поради щодо встановлення муфти Normex NM, щоб уникнути передчасного зносу

Передчасне зношування муфти рідко є «невдахою». У більшості випадків це пов’язано зі встановленням: зміщення не виправлено, проблеми з посадкою втулки, неправильний зазор, ослаблені кріплення або проста помилка в посадці еластичного елемента. З такими гнучкими муфтами, як муфта Normex Coupling NM, невеликі помилки встановлення можуть проявлятися пізніше у вигляді вібрації, нагрівання, розтріскування гумових елементів, ослаблення болтів або нерівномірного зносу. Муфта все ще може передавати крутний момент, але вона починає робити це неефективно, і тоді витрати на обслуговування зростають.

У Kasin Industries (Shanghai) Co., Ltd. ми працюємо з клієнтами, які використовують Муфти Normex NM в насосах, компресорах, вентиляторах, конвеєрах, змішувачах і багатьох інших системах приводу. Наш досвід показує, що хороша муфта настільки ж хороша, як і її установка. Коли муфта встановлена ​​з правильною посадкою втулки, правильним відстанню, контрольованим центруванням і правильним крутним моментом, вона забезпечує стабільну трансмісію та передбачувані інтервали обслуговування. При поспішному монтажі навіть високоякісні муфти можуть зношуватися раніше.



Чому відбувається передчасний знос муфт Normex NM

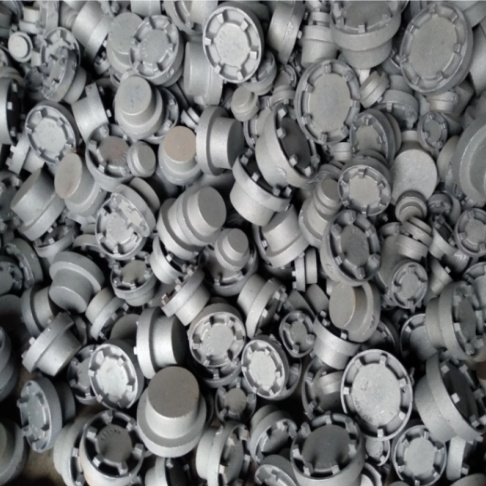

Муфта Normex NM зазвичай використовує:

• два хаби

• еластомерний елемент 'шина/кільце' (або сегментований елемент, залежно від конструкції)

• болти та фурнітура, що з’єднує елемент з маточинами

Оскільки еластомерний елемент згинається, щоб компенсувати невелике зміщення та вологу вібрацію, він може бути пошкоджений раніше, якщо його змушувати компенсувати занадто велике зміщення або неправильні умови складання.

Найпоширеніші причини раннього зносу включають:

• кутове або паралельне зміщення за допустимі межі

• неправильний осьовий зазор / відстань

• биття втулки або неправильне кріплення втулки

• невідповідність моменту затягування болта (перевищений або недостатній момент затягування)

• забруднені контактні поверхні (масло, пил, задирки)

• встановлений елемент перекручений або встановлений нерівно

умови експлуатації, що перевищують проектні (перевантаження, удари, температура)



Інструменти та підготовчий контрольний список перед початком роботи

Чисте, контрольоване середовище встановлення є одним із найпростіших способів уникнути майбутніх проблем.

Рекомендовані інструменти

• динамометричний ключ (правильний діапазон для ваших кріплень)

• щупи (для перевірки зазорів)

• лінійка або лазерний інструмент для вирівнювання

• циферблатний індикатор (додатковий, але корисний для біття)

• м'який молоток (для м'якої посадки)

• розчинник для чищення та тканина без ворсу

• протизадирний або фіксатор різьби (тільки якщо це рекомендовано вашими специфікаціями)

Перевірки перед встановленням

• підтвердьте, що модель і розмір муфти NM відповідають вашому застосуванню

• перевірте еластомерний елемент на наявність пошкоджень під час транспортування

• перевірте втулки на наявність задирок, вм’ятин або іржі

• підтвердьте шпонку валу, стан шпонкової канавки та посадку отвору маточини

• переконайтеся, що двигун і керована машина закріплені, а болти основи затягнуті



Покрокові поради щодо встановлення, щоб уникнути передчасного зносу

Крок 1: Перевірте стан валу та посадку втулки

Передчасний знос часто починається з того, що втулка встановлена ​​неправильно.

Зробіть:

• ретельно очистіть отвір валу та маточини

• видаліть задирки та гострі краї шпоночного паза

• переконайтеся, що допуск отвору маточини відповідає допуску вала

• переконайтеся, що ключ підходить правильно (не тисне, не розхитається)

Уникайте:

• агресивне забивання втулками на вали

• використання зношених ключів або пошкоджених пазів

• установку поверх бруду, іржі або масляної плівки

Чиста, правильна посадка зменшує биття та запобігає нерівномірному навантаженню муфти.

Крок 2: Встановіть втулки в правильне осьове положення

Кожна втулка повинна бути встановлена ​​в правильному положенні, щоб з’єднувальний елемент сидів рівно.

Зробіть:

• дотримуйтеся креслення або монтажних розмірів для розміщення втулки

• перевірте положення торця втулки відносно кінця вала

• переконайтеся, що обидві втулки вирівняні до однієї базової площини

Уникайте:

• встановлення однієї втулки глибше, ніж передбачувано

• залишаючи центри занадто близько або занадто далеко один від одного

Неправильне розташування втулки часто призводить безпосередньо до неправильного зазору зчеплення.

Крок 3: Встановіть правильний зазор муфти (осьова відстань)

З’єднувальний зазор не є 'додатковим'. Він безпосередньо впливає на те, як еластомер згинається.

Зробіть:

• встановіть задану відстань між гранями втулки

• виміряти в кількох точках по всьому колу

• переконайтеся, що зазор є послідовним (без нахилу)

Уникайте:

• вгадування розриву на око

• покладаючись на затягування болтів, щоб 'поставити речі на місце'

Неправильний зазор може спричинити постійне напруження еластомеру, нагрівання та раннє розтріскування.

Крок 4: Виконайте вирівнювання перед встановленням еластомерного елемента

Гнучка муфта компенсує невелике зміщення, але це не ліки від поганого центрування.

Зробіть:

• вирівняйте вали якомога точніше

• перевірити паралельне (зміщене) вирівнювання

• перевірити кутове вирівнювання

• перевірити м'яку стопу та стійкість основи

Найкраща практика:

• вирівняти за реалістичних умов (машина закріплена, болти основи затягнуті)

• якщо можливо, враховуйте теплове зростання в гарячих машинах

Уникайте:

• 'він гнучкий, тому вирівнювання не має значення'

• покладаючись на муфту для усунення помилок встановлення машини

Гарне центрування є найбільшим фактором зносу муфт NM.

Крок 5: Рівно встановіть еластомерний елемент

При установці з'єднувального елемента мета - симетрія і рівна посадка.

Зробіть:

• переконайтеся, що елемент розташований рівно та по центру

• уникайте скручування гумового кільця

• переконайтеся, що отвори для болтів вирівнюються природним чином (без примусового розтягування)

• спочатку нещільно встановіть фурнітуру, а потім поступово затягуйте її

Уникайте:

• примусове встановлення елемента за допомогою болтів

• затискання гуми між гранями

• встановлення із забрудненими маслом поверхнями (якщо ваш елемент не призначений для цього)

Нерівне сидіння створює локальний стрес і ранню втому елементів.

Крок 6: Затягніть болти з правильним крутним моментом і шаблоном

Практика закріплення болтів є поширеною прихованою причиною передчасного зносу.

Зробіть:

• використовуйте динамометричний ключ

• затягніть болти хрестом або зіркою

• затягувати поетапно (наприклад, 30% → 60% → 100% кінцевого моменту затягування)

• переконайтеся, що всі болти мають однаковий момент затягування

Уникайте:

• ударні інструменти для остаточної затяжки

• повністю затягуючи по одному болту по колу

• ігнорування орієнтації шайби або відсутність кріплення

Неправильний крутний момент може спричинити ковзання, нагрівання, вібрацію та нерівномірну передачу навантаження.

Крок 7: Остаточна перевірка та перевірка обертання рук

Перед запуском переконайтеся, що вузол працює плавно.

Зробіть:

• обертайте муфту вручну (якщо це безпечно та дозволено)

• переконайтеся, що немає натирання, перешкод або зв’язування

• повторно перевірте зазори та видимі позначки вирівнювання

• підтвердити, що огородження можна встановити безконтактно

Уникайте:

• запуск приводу без остаточного огляду

• залишати інструменти або сміття всередині огороджень

Невелике механічне втручання часто стає великим пошкодженням на робочій швидкості.

Крок 8: Запуск і ранній моніторинг (перші години мають значення)

Передчасний знос часто проявляється в першу зміну.

Зробіть:

• спочатку, якщо це можливо, запустити з низьким навантаженням

• прислухатися до ненормального шуму

• перевірте наявність змін вібрації

• перевірте, чи немає аномального нагрівання навколо муфти

• після першого запуску ще раз перевірте момент затягування болтів, якщо цього вимагає ваша процедура

Якщо ви бачите пил, запах або тепло, зупиніться та знову перевірте центрування та зазор.



Таблиця: Помилки при встановленні та симптоми зносу, які вони викликають

Помилка встановлення	Типовий симптом	Ймовірний результат зносу
Надмірне зміщення	вібрація, нерівномірна деформація елемента	раннє розтріскування еластомеру
Неправильний зазор муфти	опалення, постійні стреси	скорочений термін служби елемента
Нерівномірний момент затягування болтів	вібрація, шум, ослаблення болтів	пошкодження втулки/елемента
Брудна посадка втулки/вала	вибіг, хитання	нерівномірне навантаження і втома
Елемент примусово став на місце	локалізоване сльозотеча	передчасний вихід з ладу



Практичні поради щодо продовження терміну служби муфти після встановлення

• тримайте огородження зчеплення чистими та вентильованими

• уникайте бризок хімічних речовин на еластомерні елементи

• відстежувати тенденції вібрації; посилення вібрації часто сигналізує про дрейф вирівнювання

• перевіряйте болти основи та м’яку ніжку під час інтервалів технічного обслуговування

• замініть еластомерні елементи перед катастрофічним виходом з ладу, якщо видимий знос

Муфта Normex NM розроблена таким чином, щоб її було зручно обслуговувати — планова заміна елемента набагато дешевша, ніж поломка.



Наш підхід у Kasin Industries (Shanghai) Co., Ltd.

У Kasin Industries (Shanghai) Co., Ltd. ми зосереджені на надійності з’єднання завдяки правильному підбору прикладних програм і практичним інструкціям зі встановлення. Згідно з нашим досвідом, найшвидший спосіб уникнути передчасного зносу муфти Normex Coupling NM Coupling — це ставитися до встановлення як до контрольованого процесу: правильна посадка втулки, правильний зазор, точне центрування та дисциплінована практика затягування. Коли ці основи виконані правильно, муфта забезпечує стабільну передачу крутного моменту та передбачувані інтервали обслуговування насосів, вентиляторів, конвеєрів і багатьох промислових приводів.

Якщо ви можете поділитися своїм типом приводу, потужністю двигуна, робочою швидкістю та розміром муфти, ми можемо допомогти рекомендувати практичні пріоритети налаштування та контрольні точки технічного обслуговування для вашої програми.



Висновок

Муфта Normex Coupling NM розроблена таким чином, щоб справлятися з вібрацією та невеликим зміщенням, але вона не може компенсувати погане встановлення. Щоб уникнути передчасного зносу, зосередьтеся на основних елементах: чиста посадка втулки, правильне положення втулки, правильний зазор у муфті, точне центрування валу, рівна посадка елементів і затягування болтів із контролем крутного моменту. Ці кроки зменшують непотрібну напругу еластомеру, покращують стабільність і подовжують термін служби муфти.

Щоб дізнатися більше про варіанти з’єднання Normex NM і підтримку застосування, зв’яжіться з нами Kasin Industries (Shanghai) Co., Ltd. для отримання додаткової інформації.



FAQ

1) Яка найпоширеніша причина передчасного зносу муфти Normex NM?

Зміщення та неправильне налаштування зазору є одними з найпоширеніших причин, оскільки вони змушують еластомерний елемент вигинатися за межі передбаченого діапазону.

2) Чи усувають такі гнучкі муфти, як муфти NM, потребу в центруванні?

Ні. Вони допускають невелике зміщення, але точне вирівнювання все одно є важливим для тривалого терміну служби та низького рівня вібрації.

3) Чи слід використовувати ударний гайковий ключ для затягування з’єднувальних болтів NM?

Для остаточного затягування краще використовувати динамометричний ключ, щоб забезпечити постійний крутний момент і уникнути нерівномірного навантаження.

4) Як я дізнаюся, що моя муфта NM зношується занадто швидко?

Ознаки включають посилення вібрації, ненормальне нагрівання, гумовий пил, розтріскування або нерівномірну деформацію еластомерного елемента під час роботи.
