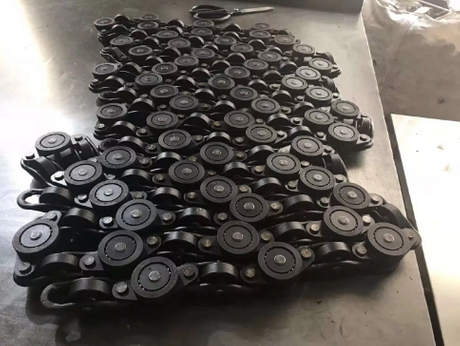

Zadání nesprávného rozteče řetězu v systému podvěsného dopravníku nezpůsobuje pouze předčasné opotřebení. Vede ke katastrofálním zastavením linky a vážně ohrožuje manipulaci s produktem. Tuto základní metriku musíte správně nastavit. Rozteč řetězu je vzdálenost od středu ke středu mezi po sobě jdoucími čepy řetězu. Považujeme to za základní proměnnou pro veškeré systémové inženýrství. Určuje, jak do sebe každá následující součást zapadá. Dílčí nesoulad šíří chyby přes tisíce stop stopy.
Tato příručka poskytuje technický, inženýrsky podporovaný rámec pro výběr správného rozteče řetězu. Naše hodnocení vychází z profilů zatížení, geometrie tras a cílů údržby. Naučíte se, jak přesně přizpůsobit délky roztečí vaší provozní realitě. Pokrýváme akordické akce, omezení rozvržení a specifické hardwarové požadavky. Naším cílem je vybavit vás použitelnou logikou výběru, která zabrání nákladným chybám návrhu.
Rozteč řetězu přímo určuje minimální poloměry otáčení, záběr řetězového kola (tetiva) a povolenou rozteč závěsů.
Krátké rozteče nabízejí plynulejší provoz v úzkých zatáčkách, zatímco delší rozteče zvládají větší bodové zatížení a snižují celkový počet součástí při dlouhých jízdách.
Systémové architektury – jako je uzavřený pásový dopravník řady 7000 oproti těžšímu jednokolejnému dopravníku P56 – přísně omezují možnosti sklonu na základě omezení kolejí.
Přesný výběr rozteče vyžaduje výpočet celkového tahu řetězu a jeho mapování podle požadovaných velikostí řetězových kol, aby se zabránilo předčasnému prodloužení.
Rozteč řetězu přímo určuje fyzickou flexibilitu vašeho dopravníku. Vidíme striktní inverzní vztah mezi délkou hřiště a agilitou systému. Kratší rozteče se snadno ohýbají v úzkých zatáčkách. Artikulují plynule. Delší hřiště vyžadují mnohem širší křivky. Působí jako tuhé páky v zatáčce. Pokud budete ignorovat tento základní fyzikální princip, riskujete okamžité mechanické selhání. Řetězy s kratší roztečí se těsně ovíjí kolem řetězových kol a vytvářejí vysoce souvislý pohyb. Dlouhé řetězy vyžadují mnohem více prostoru pro artikulaci. Flexibilitu řetězce musíte fyzicky sladit s architektonickými omezeními vaší budovy.
Dále zvažte akordální akci. Inženýři tomu často říkají polygonový efekt. Délka rozteče silně ovlivňuje plynulost provozu přes řetězová kola. Delší výšky vytvářejí výrazně vyšší akordickou akci. Řetěz se zvedá a klesá, když kolíky zabírají do zubů řetězového kola. Tento pohyb vede k znatelné pulzaci v linii. Také urychluje opotřebení, pokud správně nekompenzujete. Inženýři to většinou řeší zvětšením průměrů řetězových kol. Větší ozubená kola výrazně zplošťují polygonový efekt. Rozdělují napětí řetězu po širším rotačním oblouku. Tím se účinně minimalizuje efekt poskakování. Větší ozubená kola však vyžadují mnohem více fyzického prostoru ve vašem zařízení.
Rozteč také stanoví přísné přírůstky pro připevnění zátěže. Tomu říkáme přípustná vzdálenost přívěsků. Zátěže musíte připevnit v intervalech, které dokonale odpovídají rozteči. Neodpovídající rozmístění zátěže představuje vážné riziko pro vaši infrastrukturu. Často to časem způsobí rozhoření stopy. Může to také vést k vážnému vázání řetězu uvnitř uzavřené dráhy. Strategii načítání bodů musíte dokonale sladit s vámi zvolenou výškou. Pokud váš produkt vyžaduje háček každých 12 palců, vaše rozteč musí matematicky podporovat tuto vzdálenost bez nepříjemných posunů. Například rozteč 3 palce se snadno rozdělí na 12 palců. Rozteč 5 palců ne. Budete čelit neustálým bolestem hlavy při snaze přizpůsobit nekompatibilní upevňovací body.
Hodnocení vaší aplikace vyžaduje strukturovaný, matematický přístup. Než provedete konečný výběr, musíte se podívat na čtyři různé dimenze.
Nejprve vypočítejte maximální bodové zatížení proti rozloženému zatížení. Těžká, koncentrovaná užitečná zatížení vyžadují robustní podpůrné konstrukce. Nemůžete s nimi zacházet jako s rovnoměrně rozloženým zbožím. Musíte řešit limity jednobodového pozastavení. Jednotlivé body berou celou hrubou sílu těžké části. Vícebodové zavěšení rozkládá tyto síly na více čepů řetězu. To výrazně snižuje lokalizované napětí. Zabraňuje předčasné deformaci čepu při velkém namáhání. Musíte zajistit, aby zvolená rozteč podpírala požadované závěsné nástavce, aniž by byla překročena konečná pevnost v tahu jednotlivých článků řetězu. Těžký blok motoru vyžaduje výrazně odlišný přístup než lehké plastové díly obložení.
Traťové křivky představují tuhá fyzická omezení. Řetěz musí tyto křivky projíždět hladce bez přetahování. Minimální povolený poloměr je matematicky svázán s roztečí řetězu. Dlouhé hřiště fyzicky nemůže procházet úzkým 24palcovým poloměrem. Pokus o to vynutí mechanické zablokování. Tyto přídavky na ohyb musíte pečlivě vypočítat. Zvláštní pozornost vyžadují také vertikální změny nadmořské výšky. Úhly sklonu a sklonu silně omezují vaši maximální délku hřiště. Když se řetěz pohybuje do strmého svahu, musí se čistě kloubit, aniž by se opíral o horní pásnici. Dlouhá hřiště bojují s úzkými vertikálními zatáčkami.
Rychlost řetězu přímo ovlivňuje dynamické tření uvnitř dráhy. Vyšší rychlosti násobí koeficient tření delších stoupání. Čelíte zde tvrdému provoznímu prahu. Vysoké provozní rychlosti téměř vždy vyžadují kratší rozteče. Kratší rozteč snižuje strukturální hluk díky rychlé artikulaci. Minimalizuje také úroveň škodlivých vibrací v celém zařízení. Pokud vaše čára běží rychle, udržujte krátkou výšku. Vysokorychlostní systémy využívající dlouhé rozteče často trpí rychlým bičováním řetězu. Tento šlehací pohyb poškozuje pás a drasticky snižuje životní cyklus celé konstrukce dopravníku.
Operační prostředí často zcela diktuje vaši volbu hřiště. Oblasti mytí a vysokoteplotní lakovací pece vyžadují specializované, odolné komponenty. Tyto drsné zóny vyžadují odolná, utěsněná ložiska, aby přežila. Větší ložiska fyzicky vyžadují delší rozteče pro přizpůsobení geometrii pouzdra. S těmito požadavky na fyzickou velikost musíte počítat brzy. Nemůžete vnutit velké vysokoteplotní ložisko na miniaturní rozteč řetězu. Zvažte také požadavky na mazání. Některá prostředí omezují použití mokrých maziv. Možná budete potřebovat konkrétní rozteč, která pojme samomazné polymerní komponenty.
| Vyhodnocení rozměru | Charakteristiky krátkého rozteče | Charakteristiky dlouhého rozteče |
|---|---|---|
| Poloměr otáčení | Projíždí extrémně úzké zatáčky | Vyžaduje široké, rozsáhlé křivky |
| Provozní rychlost | Podporuje vyšší rychlosti s nízkou hlučností | Pro zabránění vibracím jsou nutné nižší otáčky |
| Akordová akce | Minimální pulzace nad ozubenými koly | Vysoká pulzace, vyžaduje větší ozubená kola |
| Rozložení užitečného zatížení | Ideální pro vícebodové, lehké zatížení | Ideální pro těžké, jednobodové zatížení |
Různé architektury vyžadují vysoce specifické rozteče řetězu. Nemůžete s nimi zacházet zaměnitelně. Podívejme se na čtyři běžná nastavení používaná v moderní výrobě.
Za prvé, Uzavřený pásový dopravník řady 7000 spoléhá na typickou konfiguraci s krátkou roztečí. Často zde vidíme 6palcový standard rozteče. Dokonale vyhovuje střednímu zatížení v montážních operacích. Často se s ním setkáte v čistých prostředích. Snadno zvládá složité frézování s velmi malými poloměry. Tento systém se vyznačuje flexibilitou a nepřetržitým pohybem s nízkými vibracemi. Je často tou nejlepší volbou pro moderní buňky štíhlé výroby.
Dále zvažte Čtyřkolové bi-planární dopravníkové systémy. Bi-planární design spoléhá na přesné přírůstky rozteče. Tyto přírůstky umožňují vnitřním kardanovým kloubům volně se pohybovat 3D prostorem. Poskytují vynikající charakteristiky vyvažování zatížení napříč více osami. To se ukazuje jako naprosto nezbytné při projíždění strmých svahů a změn nadmořské výšky. Rozteč se musí přizpůsobit složité geometrii současných vertikálních a horizontálních ohybů. Pokud zde zadáte špatnou rozteč, univerzální klouby se zablokují. Roztříští se pod nesmírným hnacím napětím.
Pro skutečně náročné úkoly se podíváme na P56 jednokolejných dopravníků . Architektury Automobilový průmysl a těžké dokončovací závody na tyto konstrukce silně spoléhají. Bez problémů zvládají velkokapacitní průmyslové aplikace. Tyto systémy vyžadují delší rozteče kovaného beznýtového řetězu. Mezi běžné velikosti patří 3palcové, 4palcové nebo 6palcové zápustkově kované ekvivalenty. Tyto robustní rozteče dynamicky zvládají extrémní tah řetězu. Snadno přežijí intenzivní namáhání v tahu v drsném prostředí, jako jsou slévárny nebo montáž těžké zemědělské techniky. Kovaná konstrukce poskytuje bezkonkurenční odolnost.
Nakonec pečlivě vyhodnoťte integraci Power a Free. Volba sklonu musí dokonale odpovídat rozestupu Pusher Dog . To zajišťuje spolehlivé, opakovatelné zapojení mezi hnacím řetězem a nosnými tyčemi volného vozíku. Špatně vypočítaný interval přináší vážná rizika pro celou vaši automatizovanou linku. Budete čelit okamžitému selhání synchronizace. Systém jednoduše nebude plynule přenášet zatížení mezi výkonovou a volnou dráhou. Posunovací výstupky zcela minou nosné tyče nebo na ně narazí pod nevhodným úhlem. To vede k poklesu užitečného zatížení a katastrofálnímu poškození zařízení.
Váš výběr pitch vytváří masivní vlnový efekt napříč celým systémem. Silně ovlivňuje přizpůsobení řetězových kol a faktory opotřebení. Tyto mechanické skutečnosti musíte plánovat již ve fázi návrhu.
Nejprve proberme realitu průměru řetězového kola. Tento mechanický vztah se řídí obecným pravidlem. Řetězové kolo musí mít dostatečný počet zubů, aby fungovalo hladce. Inženýři obvykle doporučují striktní minimum 8 až 12 zubů vzhledem k rozteči řetězu. Větší rozteče matematicky vyžadují výrazně větší ozubená kola. Masivní hnací ozubené kolo drasticky ovlivňuje uspořádání vaší továrny. Pro jeho umístění musíte vyčlenit dostatek konstrukčního ocelového prostoru. Nemůžete zmenšit ozubené kolo jen proto, že je málo místa. Pokud se pokusíte otočit 6palcovým řetězem kolem malého 6zubého ozubeného kolečka, akordická akce zničí pohonnou jednotku během týdnů.
Musíte také nepřetržitě sledovat prodloužení řetězu. Opotřebení je nevyhnutelné u jakéhokoli pohyblivého mechanického systému. Profesionálové to často nazývají „roztažením“. Toto roztažení je však ve skutečnosti opotřebení vnitřního čepu a pouzdra. Kalený kov se vnitřně obrousí během milionů cyklů. Musíte proaktivně vypočítat přijatelné procento opotřebení. Změřte toto opotřebení na určitém počtu roztečí během údržby. Jakmile dosáhne kritického prahu, výměna se stane naprosto povinnou. Ignorování tohoto vede k prasklým řetězům. Řetěz se netáhne jako gumička. Vnitřní vůle se zvětšují, jak se kov opotřebovává. Když toto nahromaděné opotřebení překročí povolenou mez, řetěz již nesedí správně na zuby řetězového kola. Začnou vyskakovat zuby, což způsobí masivní rázové zatížení.
Opotřebení kolejí představuje další hlavní riziko únavy součástí. Výběr příliš tuhého rozteče pro rozvržení způsobuje masivní strukturální problémy. Řetěz fyzicky odolává ohybu přes zatáčky. Toto kinetické napětí přenáší přímo na stěny koleje. Kolečka vozíku také absorbují tuto agresivní boční sílu. Rychle se rozkládají a vrhají nečistoty na níže uvedený produkt. To je zvláště problematické v prostředí čistých prostor nebo lakovacích linek. Musíte zajistit, aby hřiště přirozeně procházelo každým profilem stopy, abyste minimalizovali toto parazitní tření.
K dokončení specifikace potřebujete strukturovanou a spolehlivou metodu. Pečlivě dodržujte tyto přísné technické kroky, abyste zajistili robustní návrh systému.
Krok 1: Mapování maximálních omezení. Identifikujte nejtěžší jednobodové zatížení, které plánujete nést. Najděte nejtěsnější požadovanou křivku v celém uspořádání zařízení. Vypočítejte absolutní maximální tah řetězu navrhovaného vedení. Tato tři omezení tvoří váš provozní hraniční box. Pokud některý z těchto limitů překročíte, musíte přepracovat rozvržení nebo zcela upgradovat systémovou třídu.
Krok 2: Křížový odkaz s daty dodavatele. Porovnejte svá namapovaná omezení s limity pracovního zatížení publikovanými výrobcem. Vždy zkontrolujte zveřejněné tabulky poloměrů pro konkrétní řadu řetězů. Nikdy nehádejte tyto hodnoty na základě podobných starších systémů. Ověřte data podle aktuálních technických katalogů. Materiály a výrobní procesy se v průběhu času mění. To, co fungovalo před dvaceti lety, nemusí být v souladu s dnes publikovanými bezpečnostními faktory.
Krok 3: Ověřovací otázky pro integrátory. Zeptejte se svých integračních techniků na těžké a praktické otázky. Vyžaduje navrhovaná rozteč montáž velikosti řetězového kola v rámci přiděleného pláště z konstrukční oceli? Jaký je odhadovaný životní cyklus v nepřetržitých hodinách při našem specifickém užitečném zatížení a podmínkách prostředí? Bude toto hřiště podporovat budoucí zvýšení rychlosti linky? Chcete navrhnout systém, který se přizpůsobí růstu. Neboxujte se do rohu s roztečí řetězu, která pracuje na své absolutní maximální kapacitě v první den.
Rozteč řetězu není nikdy izolovanou metrikou při manipulaci s materiálem. Funguje jako váš genetický kód Systém horního dopravníku . Ovlivňuje každou další mechanickou součást po proudu. Musíte to považovat za kotevní bod vaší fáze návrhu.
Před dokončením výběru sklonu vždy ověřte omezení poloměrů otáčení.
Přizpůsobte rozteč přívěsků přesně vaší geometrii užitečného zatížení.
Pokud je to možné, upřednostňujte větší velikosti řetězových kol, abyste bojovali s akordální akcí.
Spusťte komplexní simulace, abyste identifikovali potenciální úzká místa.
Doporučujeme vám, abyste se poradili se specializovanými systémovými inženýry. Vždy provádějte přesné výpočty tahu řetězu a nespoléhejte se striktně na aproximace z katalogu. Skutečné provozní podmínky vyžadují přesné matematické ověření, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost.
Odpověď: Neodpovídající dlouhá rozteč způsobuje okamžitou mechanickou vazbu. Zažíváte nadměrné tření, když si řetěz tlačí cestu kolem ohybu. To vede k vážnému roztřepení kolejí a poškození součástí. Nakonec způsobí přetížení pohonné jednotky, což má za následek nebezpečné přepětí a potenciální poruchu motoru.
Odpověď: Použijte standardní inženýrskou metodu. Měřte na více roztečích pod napětím, obvykle v rozsahu asi 10 stop. Vydělte toto celkové měření přesným počtem roztečí v tomto rozpětí. Tím získáte průměrnou délku hřiště. Poté můžete posoudit procento opotřebení oproti původní tovární specifikaci.
Odpověď: Upgrade je zřídka jednoduchou výměnou typu drop-in. Změna rozteče obvykle vyžaduje výměnu řetězových kol a hnacích housenkových řetězů. Pravděpodobně budete muset upravit i rozteč vozíků. Strukturální pás může zůstat, ale vnitřní součásti pohonu vyžadují kompletní opravu.
Odpověď: Biplanární řetězy mají jedinečnou geometrii. Jejich rozteč přímo určuje pružnost vnitřních kardanových kloubů. Tyto spoje jsou nutné pro složité vertikální a horizontální přechody. Standardní jednokolejka se ohýbá pouze v jedné rovině. Bi-planar pitch definuje povolené limity 3D artikulace.
