نحوه انتخاب سرعت نوار نقاله برای سیستم نوار نقاله سربار

تعیین دقیق سرعت خط برای یک سیستم نوار نقاله سربار به ندرت موضوع به حداکثر رساندن خروجی موتور است. این نیاز به متعادل کردن توان عملیاتی، محدودیت‌های فرآیند فیزیکی و محدودیت‌های مکانیکی سخت‌افزار دارد. فرآیندهایی مانند پخت، شستشو، و مونتاژ رباتیک همگی قوانین زمان بندی خاصی را دیکته می کنند. تیم های عملیاتی باید این قوانین را قبل از چرخاندن یک محور محرک هماهنگ کنند.

برآورد بیش از حد سرعت منجر به سایش زودرس مسیر، نوسان محصول در شیب ها و خطرات ایمنی می شود. قطعات ممکن است تاب بخورند و با هم برخورد کنند که باعث آسیب قابل توجه محصول شود. دست کم گرفتن سرعت باعث ایجاد گلوگاه در سراسر تاسیسات و از دست رفتن سهمیه تولید می شود. شما نمی توانید سرعت خط تولید خود را حدس بزنید.

هدف ما ارائه یک چارچوب مشخص به تیم های مهندسی و عملیات است. شما یاد خواهید گرفت که محاسبه، ارزیابی، و سرعت و نوع درایو صحیح را برای بار و طرح خاص تأسیسات خود انتخاب کنید. این راهنما ریاضیات، محدودیت‌های سخت‌افزاری و استراتژی‌های یکپارچه‌سازی لازم برای مهندسی یک سیستم قابل اعتماد را تجزیه و تحلیل می‌کند.

خوراکی های کلیدی

• سرعت نوار نقاله یک متغیر وابسته است که توسط نرخ تولید (قطعات در ساعت) و گام حامل دیکته می شود، نه فقط ظرفیت درایو.

• طرح‌های معماری مختلف (مثلاً مونوریل‌های پیوسته در مقابل سیستم‌های انباشتگی) آستانه‌های سرعت بسیار متفاوتی دارند.

• درایوهای فرکانس متغیر (VFD) استاندارد صنعتی برای سیستم‌های مقاوم در برابر آینده در برابر تغییر نیازهای توان عملیاتی هستند.

• فاکتورگیری در نوسانات محصول، سایش زنجیره، و تلورانس های یکپارچه سازی رباتیک برای طول عمر سیستم غیرقابل مذاکره است.

تعریف خط مبنا: اهداف عملیاتی در مقابل زمان های فرآیند

سرعت را نمی توان در خلاء محاسبه کرد. باید در عین رعایت محدودیت‌های فرآیند خرد، به اهداف عملیات کلان تأسیسات خدمت کند. مهندسان اغلب تصور می کنند که به سریع ترین موتور موجود نیاز دارند. در واقعیت، سرعت خط به عنوان مترونوم برای کل طبقه تولید عمل می کند. شما باید تقاضای خام برای حجم محصول را در مقابل واقعیت های سخت فرآیندهای تولید فیزیکی متعادل کنید.

تعیین تعداد دقیق واحدهایی که از یک نقطه خاص در ساعت، شیفت یا روز عبور می کنند، نیاز اولیه شما به توان عملیاتی است. اگر تسهیلات شما نیاز به ارسال 1000 دستگاه در هر شیفت دارد، شما نسبت به این تعداد به عقب کار می کنید. ما این را هدف کلان می نامیم. با این حال، اهداف کلان به راحتی با محدودیت های خرد در خط تولید برخورد می کنند.

فاکتورگیری در عملیات با زمان ثابت بسیار مهم است. یک کاربرد پوشش پودری را در نظر بگیرید. اگر قطعه ای به 20 دقیقه زمان ماندن در کوره پخت نیاز دارد، سرعت باید به حامل اجازه دهد که دقیقاً در همان مدت در منطقه فر بماند. اگر خط خیلی سریع اجرا شود، رنگ به درستی عمل نمی کند. اگر خیلی کند کار کند، قسمت پخته می شود و پایان را خراب می کند. مهندسان فرآیند باید طول فیزیکی کوره پخت را اندازه گیری کنند و فوت دقیق در دقیقه (FPM) مورد نیاز برای رسیدن به زمان ماندگاری 20 دقیقه ای را محاسبه کنند.

در نهایت، ما باید مناطق بارگیری و تخلیه دستی را ارزیابی کنیم. تعامل دستی ایمن معمولاً سرعت خطوط پیوسته را در 10 تا 15 FPM محدود می کند. اپراتورهای انسانی نمی توانند بارهای سنگینی را که با سرعت 30 FPM حرکت می کنند، با خیال راحت قلاب یا باز کنند. محدودیت های ارگونومیکی این مناطق را دیکته می کند. اگر هدف ماکرو توان عملیاتی شما به سرعتی بیشتر از 15 FPM نیاز دارد، باید در معماری سیستم یا چگالی حامل خود تجدید نظر کنید.

معادله اصلی: محاسبه سرعت خط مورد نیاز شما

یکپارچه‌کننده‌های سیستم برای تعیین سرعت خط پایه بر یک چارچوب محاسباتی استاندارد تکیه می‌کنند. ما هرگز اعداد FPM را از هوا خارج نمی کنیم. در عوض، ما از یک فرمول ریاضی ساده و قابل اعتماد برای دیکته کردن پارامترهای سخت افزاری خود استفاده می کنیم.

فرمول پایه

معادله استاندارد ساده است: سرعت (FPM) = (قطعات مورد نظر در دقیقه × گام حامل) / قطعات در هر حامل . این فرمول نشان می دهد که چگونه چگالی و فاصله حامل به طور مستقیم سرعت مورد نیاز را کنترل می کند.

تجزیه متغیر

برای استفاده دقیق از این معادله، باید متغیرهای زیر را تعریف کنید:

1. قطعات مورد نظر در دقیقه: اهداف توان عملیاتی ساعتی یا شیفتی خود را به یک متریک در دقیقه تبدیل کنید.

2. Pitch Carrier: این نشان دهنده فاصله فیزیکی دقیق بین نقاط اتصال حامل در زنجیره نوار نقاله است. فاصله نزدیک تر به این معنی است که حامل ها به هم نزدیک تر می شوند.

3. قطعات در هر حامل: این چگالی بار را اندازه گیری می کند. یک قفسه چند طبقه که ده قطعه کوچک را در خود جای می‌دهد، به سرعت خط بسیار کمتری نسبت به اقلام تک و سنگینی که از هم فاصله دارند، نیاز دارد.

هنگامی که مهندسان سرعت تئوری را محاسبه می کنند، معمولاً یک بافر ظرفیت اضافه می کنند. ما معمولاً 10 تا 15 درصد حاشیه به سرعت محاسبه شده اضافه می کنیم. این بافر مربوط به زمان خرابی تعمیر و نگهداری استاندارد، ریز توقف ها و وقفه های اپراتور است. همچنین بدون نیاز به تعمیرات اساسی مکانیکی فوری، فضایی را برای مقیاس‌بندی توان عملیاتی آینده باقی می‌گذارد.

سناریوهای محاسبه سرعت نوار نقاله

سناریو نوع	قطعات در دقیقه	پیچ حامل (فوت)	قطعات در هر حامل	سرعت پایه مورد نیاز (FPM)	سرعت با بافر 15 درصد (FPM)
بار با چگالی بالا (قطعات کوچک)	20	2	4	10 FPM	11.5 FPM
بار کم چگالی (قطعات بزرگ)	20	4	1	80 FPM	92.0 FPM
مونتاژ سنگین (سرعت آهسته)	5	6	1	30 FPM	34.5 FPM

محدودیت های سخت افزاری: تطبیق سرعت با معماری سیستم

همه سیستم های سربار سرعت را به طور یکسان اداره نمی کنند. انتخاب باید مستقیماً با قابلیت‌های ساختاری مسیر انتخابی و سبک زنجیره هماهنگ باشد. هل دادن یک مسیر سبک وزن به سرعت های بالا منجر به شکست فاجعه بار می شود، در حالی که استفاده ناکافی از یک سیستم سنگین باعث هدر رفتن سرمایه قابل توجهی می شود.

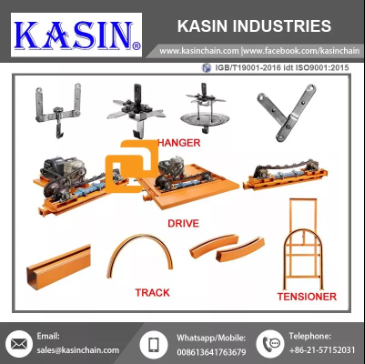

سیستم های مسیر محصور استاندارد

تنظیمات مسیر محصور برای حرکت پیوسته و یکنواخت بهترین هستند. آنها معمولاً عملیات را برای سرعت های متوسط ​​از 1 تا 60 FPM بهینه می کنند، جایی که بارها ثابت می مانند و مسیریابی نسبتاً ساده است. برای قابلیت اطمینان قوی در این سناریوها، یکپارچه سازها اغلب a را مشخص می کنند نوار نقاله مونوریل P56 . این سبک زنجیره را محصور می کند و از آن در برابر زباله های محیطی محافظت می کند و در عین حال از اپراتورها در برابر متحرک نقاط گیره محافظت می کند.

اگر تسهیلات شما به چیدمان کمی متفاوت نیاز دارد اما همچنان به نمایه مسیر بسته نیاز دارد، نوار نقاله سربار ETC7000 استاندارد عالی دیگری است. هر دو سیستم زمانی رشد می کنند که کل خط با یک سرعت هماهنگ حرکت کند. با این حال، آنها اجازه نمی دهند قطعات به طور مستقل متوقف شوند.

عملیات ناهمزمان

تولید به ندرت در تداوم کامل جریان دارد. گاهی اوقات به طرح‌بندی‌های پیچیده‌ای نیاز دارید که به سرعت متغیر در همان سیستم نیاز دارند. اینجاست که یک نوار نقاله برقی و رایگان ضروری می شود. این معماری امکان حمل و نقل با سرعت بالا را بین مناطق دور فراهم می کند، اما باعث کاهش سرعت یا تجمع کامل در سلول های رباتیک و ایستگاه های کاری دستی می شود.

در یک سیستم Power & Free، زنجیره 'power' به طور مداوم اجرا می شود. چرخ دستی های 'رایگان' بار را حمل می کنند و می توانند از زنجیر متحرک جدا شوند. این بدان معنی است که می توانید مناطق حمل و نقل خود را با سرعت 60 FPM اجرا کنید، اما بار را به طور کامل متوقف کنید تا یک کارگر یک کار مونتاژ 3 دقیقه ای را انجام دهد.

محیط های با دقت بالا

برخی صنایع تحمل تاب خوردن قطعات یا ریزش زباله را ندارند. این محیط‌های با دقت بالا شامل اتاق‌های تمیز، خطوط رنگ خودرو و سلول‌های مونتاژ روباتیک هستند. در اینجا، مهندسان یک را مستقر می کنند نوار نقاله مونوریل معکوس . با وارونه کردن مسیر و نصب آن بر روی کف یا چارچوب پایینی، بار به طور ایمن در بالا قرار می گیرد.

این طراحی به شدت سرعت را با نیاز به نوسان بار صفر و دقت موقعیتی بالا در طول تعامل رباتیک محدود می کند. از آنجایی که محصول بر روی یک پایه سفت و سخت قرار می گیرد، ربات ها می توانند بدون منتظر ماندن برای نشستن حرکت نوسانی، با قطعات تعامل کنند. مشخصات سرعت در اینجا به نرمی مطلق نسبت به سرعت خام اولویت دارد.

خطرات پیاده سازی: هزینه کالیبراسیون سرعت نادرست

انتخاب یک سرعت دلخواه، مجموعه ای از خرابی های مکانیکی و عملیاتی را دعوت می کند. زمانی که یک سیستم نوار نقاله سقفی سریعتر از محدودیت های مهندسی مورد نظر خود کار می کند، قوانین فیزیک به شدت تحت تأثیر قرار می گیرند.

نیروی گریز از مرکز باعث نوسان جدی محصول می شود. هنگامی که یک حامل با سرعت بالا وارد یک منحنی افقی می شود، بار می خواهد مستقیم ادامه یابد. این باعث می شود که قطعات به سمت بیرون حرکت کنند. سرعت بیش از حد در منحنی های افقی یا تغییرات ارتفاع عمودی باعث برخورد محصول می شود. در خطوط رنگ، این نوسان منجر به ضخامت پوشش ناهموار می شود. در مناطق مونتاژ، قطعات نوسانی به خطر افتادن شدید تبدیل می شوند و ایمنی کارکنان را تهدید می کنند.

سایش مکانیکی تسریع شده یکی دیگر از پیامدهای مستقیم است. یک رابطه نمایی بین سرعت بالا و تخریب زنجیره / مسیر وجود دارد. سرعت‌های سریع‌تر به روغن‌کاری مکرر بیشتری نیاز دارند. آنها به طور چشمگیری طول عمر چرخ دنده های محرک را کاهش می دهند و منحنی ها را دنبال می کنند. اصطکاک ایجاد شده توسط تماس فلز روی فلز با سرعت بالا به سرعت یاتاقان های استاندارد را فرسایش می دهد.

علاوه بر این، سرعت های نادرست باعث خرابی داده ها و ردیابی می شود. امکانات مدرن از رمزگذارهای چرخشی برای اندازه گیری سرعت خط به صورت پویا استفاده می کنند. این برای چیدن رباتیک هماهنگ حیاتی است. با این حال، سرعت بیش از حد یا لرزش مسیر می تواند منجر به پرش رمزگذار شود. هنگامی که رمزگذار پالس‌ها را از دست می‌دهد، PLC داده‌های موقعیتی را از دست می‌دهد و باعث می‌شود بازوهای رباتیک به طور کامل اهداف خود را از دست بدهند.

در نهایت، ما باید اضافه بار درایو را در نظر بگیریم. کوچک کردن موتور و گیربکس برای کاربرد با سرعت بالا و بار بالا، مشکل را تضمین می کند. فشار دادن یک موتور کوچک برای جابجایی سریع بارهای سنگین منجر به اضافه بار حرارتی می شود. موتور از داخل به بیرون پخته می شود که منجر به خرابی زودرس و قطع ناگهانی خط می شود.

تصحیح آینده: درایوهای فرکانس متغیر (VFD) در مقابل سرعت ثابت

هنگامی که سرعت مورد نیاز خود را محاسبه کردید، باید تصمیم بگیرید که چگونه زنجیر را تغذیه کنید. از لحاظ تاریخی، مهندسان از موتورهای اولیه مستقیم بر خط استفاده می کردند. امروزه امکانات مدرن کنترل بسیار بیشتری را می طلبد.

درایوهای سرعت ثابت هزینه سرمایه اولیه کمتری را ارائه می دهند، اما بسیار سفت و سخت باقی می مانند. ما آنها را فقط برای خطوط اختصاصی و تک منظوره توصیه می کنیم که هرگز ظرفیت را تغییر نمی دهند. اگر یک درایو با سرعت ثابت نصب کنید، خط شما برای همیشه با یک سرعت کار می کند. برای تغییر سرعت، مکانیک ها باید به طور فیزیکی گیربکس یا چرخ دنده ها را تعویض کنند.

یکپارچه سازی VFD نشان دهنده استاندارد صنعتی برای امکانات مدرن است. درایو فرکانس متغیر فرکانس الکتریکی ارائه شده به موتور را تغییر می دهد و امکان کنترل دقیق سرعت را از طریق یک رابط دیجیتال فراهم می کند.

• مقیاس پذیری: VFD ها به اپراتورها این امکان را می دهند که بر اساس نیازهای شیفت، حجم فصلی یا تغییر ترکیب محصول، سرعت را افزایش یا کاهش دهند.

• Ramp Up و Ramp Down: VFD ها از شروع و توقف ناهنجار جلوگیری می کنند. با برنامه ریزی یک شروع نرم، تکان های مکانیکی را که به زنجیره های نوار نقاله آسیب می زند و محصولات شکننده را رها می کند، از بین می برید.

• بهره وری انرژی: یک VFD قدرت موتور را دقیقاً با بار و سرعت مورد نیاز مطابقت می دهد. مصرف برق غیر ضروری را کاهش می دهد و بار شبکه برق تاسیسات شما را کاهش می دهد.

فهرست کوتاه یکپارچه کننده شما: معیارهای ارزیابی

شما هرگز نباید یک خط را به تنهایی طراحی کنید. همکاری با یک ادغام‌کننده ماهر تضمین می‌کند که ریاضیات شما با خیال راحت به سخت‌افزار فیزیکی تبدیل شود. با این حال، همه یکپارچه‌کننده‌ها یک سطح از دقت مهندسی را اعمال نمی‌کنند.

قابلیت های اعتبارسنجی آنها را به دقت ارزیابی کنید. آیا از نرم‌افزار شبیه‌سازی بار پویا برای مدل‌سازی نوسان محصول و کشش زنجیره‌ای با سرعت هدف شما استفاده می‌کنند؟ از آنها بخواهید کشش زنجیره محاسبه شده را برای چیدمان خاص شما به شما نشان دهند. اگر به حدس و گمان تکیه می کنند، شریک دیگری پیدا کنید.

شفافیت مولفه بسیار مهم است. آیا آنها اجزای درایو استاندارد و قابل دسترس را مشخص می کنند؟ برخی از ادغام کننده ها شما را در گیربکس های اختصاصی و به سختی می گیرند. شما سیستم‌هایی را می‌خواهید که از موتورهای استاندارد و VFD استفاده می‌کنند تا تیم تعمیر و نگهداری شما بتواند در مواقع اضطراری جایگزین‌ها را به صورت محلی تامین کند.

رویکرد آنها به رعایت و ایمنی را زیر سوال ببرید. آیا آنها گاوصندوق مانند محدود کننده های گشتاور و پین های برشی را اجرا می کنند؟ این فیوزهای مکانیکی باید به طور خاص با جرم و حداکثر سرعت سیستم مقیاس شوند. اگر گیر کردن رخ دهد، یک پین برشی با اندازه مناسب می‌شکند و موتور را قبل از اینکه مسیر را از سقف جدا کند، قطع می‌کند.

مرحله بعدی شما درخواست ممیزی تسهیلات است. از یکپارچه ساز یک پیش نویس طرح بندی مهندسی شده که شامل پارامترهای گام محاسبه شده و معیارهای FPM پیشنهادی است بخواهید. تقاضا برای دیدن ریاضی.

نتیجه گیری

انتخاب سرعت نوار نقاله یک تصمیم مهندسی اساسی است. انتخاب سخت افزار را دیکته می کند، ایمنی تاسیسات را تضمین می کند و کارایی عملیاتی کلی شما را مشخص می کند. نمی‌توانید سرعت خط را از زمان‌های فرآیند، گام حامل یا چگالی بار جدا کنید.

از فرضیات سرعت صرفا بر اساس حداکثر خروجی موتور خودداری کنید. بر اساس الزامات سخت گیرانه خود و محدودیت های فرآیند فیزیکی، به عقب محاسبه کنید. اولویت بندی سیستم های مجهز به درایوهای فرکانس متغیر برای چابکی عملیاتی نهایی. با ایمن کردن کالیبراسیون دقیق سرعت، خط تولید شما برای سال‌های آینده روان، قابل پیش‌بینی و ایمن خواهد بود.

سوالات متداول

س: چگونه سرعت نوار نقاله را در یک خط موجود اندازه گیری می کنید؟

A: دقیق ترین روش شامل استفاده از یک رمزگذار چرخشی است که در محور محرک یا چرخ بیکار ادغام شده است. رمزگذار پالس های دیجیتال را به یک PLC می فرستد و چرخش را به فوت در دقیقه (FPM) ترجمه می کند. برای بررسی نقطه‌ای، تیم‌های تعمیر و نگهداری از سرعت‌سنج‌های لیزری دستی استفاده می‌کنند که نشانگر بازتابی روی زنجیره متحرک را هدف قرار می‌دهند تا یک بازخوانی فوری FPM دریافت کنند.

س: حداکثر سرعت ایمن برای یک سیستم نوار نقاله سقفی استاندارد چقدر است؟

پاسخ: در حالی که سیستم‌های مسیر محصور قوی می‌توانند از نظر فنی به سرعت 60 تا 100 FPM دست یابند، محدودیت‌های عملی کمتر هستند. هر منطقه ای که نیاز به بارگیری یا تخلیه دستی دارد برای ایمنی ارگونومیک باید کمتر از 15 FPM کار کند. اجراهای پرسرعت صرفاً برای مناطق حمل و نقل بین فرآیندهای خودکار در نظر گرفته شده است.

س: آیا می توانم سرعت نوار نقاله سربار فعلی خود را بدون ارتقاء موتور افزایش دهم؟

پاسخ: بسیار خطرناک است. افزایش سرعت از طریق VFD در موتور قدیمی، مشخصات گشتاور و محدودیت‌های کشش زنجیره را تغییر می‌دهد. ممکن است از محدودیت های نسبت گیربکس موجود فراتر رفته و باعث اضافه بار حرارتی شود. همیشه کشش کل زنجیره را مجدداً محاسبه کنید و قبل از تنظیم فرکانس، توان موتور را بررسی کنید.

س: چگونه گام حامل بر سرعت نوار نقاله مورد نیاز من تأثیر می گذارد؟

A: آنها یک رابطه معکوس دارند. گام حامل نزدیک‌تر به شما امکان می‌دهد قطعات بیشتری را در هر فوت زنجیره حمل کنید. در نتیجه، می‌توانید خط را با سرعت کم‌تر و ایمن‌تر اجرا کنید و در عین حال دقیقاً همان اهداف توان عملیاتی ساعتی را حفظ کنید. زمین های عریض تر سرعت خطوط سریع تری دارند.
